高扭矩 同步带轮 S5M型 A形
选型器 全部清除
类型
类型
皮带公称宽度
齿数(齿)
带轮形状
选择轴孔
键槽孔规格(N)(mm)
键槽孔规格(N)(mm)
M
P.D(mm)
O.D(mm)
F(mm)
主要尺寸(A)(mm)
主要尺寸(W)(mm)
带轮材质
挡边材质
表面处理
锁紧螺丝
追加工设定
JD90变更锁紧螺丝角度
JD90变更锁紧螺丝角度
BHP不铆接挡边
BHP不铆接挡边
YHP仅铆接右侧挡边
YHP仅铆接右侧挡边
ZHP仅铆接左侧挡边
ZHP仅铆接左侧挡边

需选择QHP挡边切割时,请务必选择"QHP"。

QHP挡边切割
QHP挡边切割
QHP(mm)
QHP(mm)

需选择BCW变更螺纹大小时,请务必选择"BCW"。

BCW变更螺纹大小
BCW(mm)

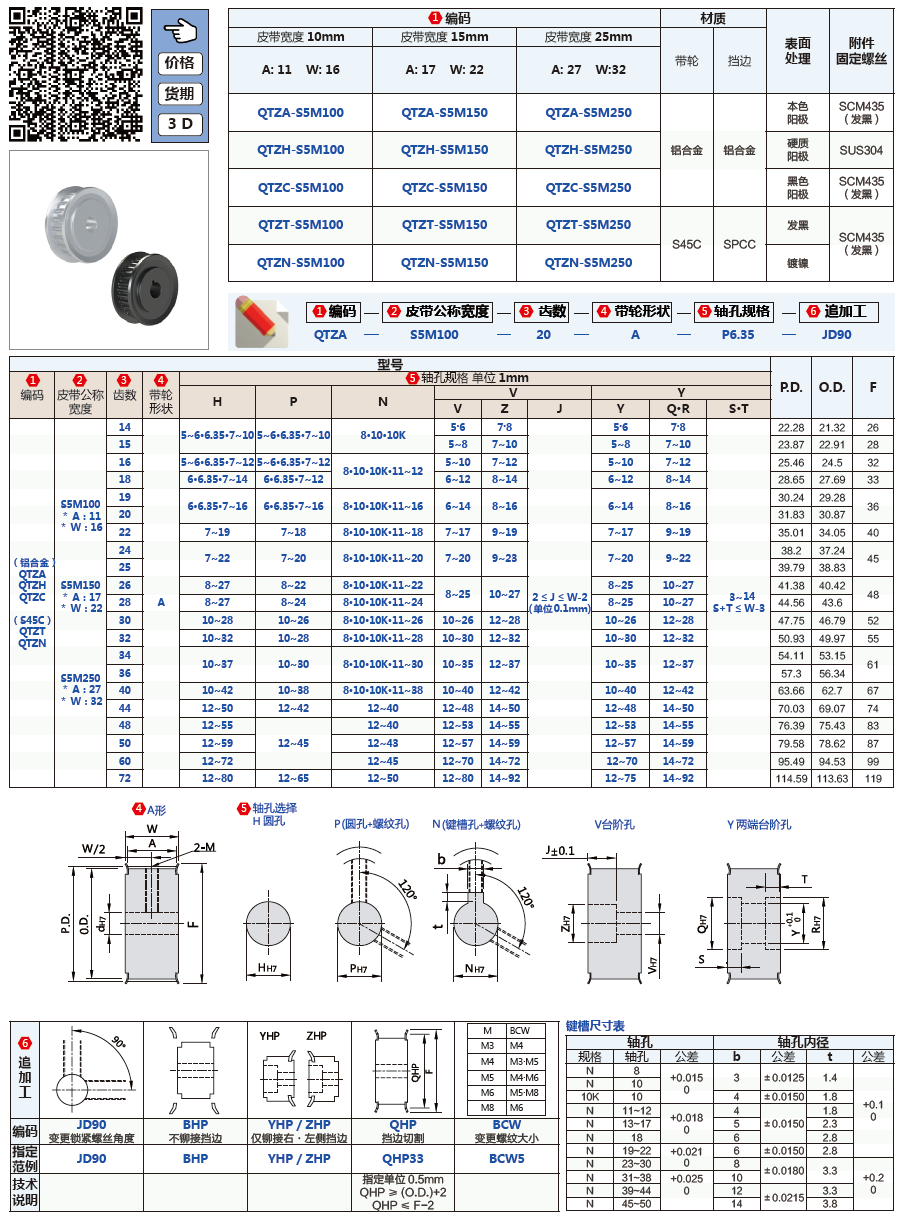

高扭矩 同步带轮 S5M型 A形

主体材质:铝合金、S45C
表面处理:本色阳极、黑色阳极、发黑、镀镍
齿数:14~72
皮带宽度:10~25mm

QTZA-S5M150-25-A-N14   复制
型号
QTZA-S5M150-25-A-N14
发货天数:6 天
价格: ¥34.3095
详细规格参数
皮带公称宽度 15 齿数 25 带轮形状 A形
选择轴孔 新JIS键槽孔+螺纹孔 键槽孔规格(N) 14 M M5
P.D 39.79 O.D 38.83 F 45
主要尺寸(A) 17 主要尺寸(W) 22 带轮材质 铝合金
挡边材质 铝合金 表面处理 本色阳极 锁紧螺丝 SCM435(发黑)

FSTC-45-100-1205-1P-CM-M50W-S0-C5
型号 皮带公称宽度 齿数 带轮形状 选择轴孔 键槽孔规格(N) M P.D O.D F 主要尺寸(A) 主要尺寸(W) 带轮材质 挡边材质 表面处理 锁紧螺丝
QTZA-S5M150-25-A-N14 15 25 A形 新JIS键槽孔+螺纹孔 14 M5 39.79 38.83 45 17 22 铝合金 铝合金 本色阳极 SCM435(发黑)
型号 皮带公称宽度 齿数 带轮形状 选择轴孔 键槽孔规格(N) M P.D O.D F 主要尺寸(A) 主要尺寸(W) 带轮材质 挡边材质 表面处理 锁紧螺丝
型号
QTZA-S5M150-25-A-N14
